Salut tous le monde ,

Je vous présente ma rampe led maison.

J'utilise pour la gestion de ma rampe un arduino Mega 2560 et son écran TFT 3.2" et le logiciel "jarduino"

J'ai choisi les leds multichip 50w de chez satisled

Il y a donc :  2 x 15000k

                    2 x 10000k

                    2 x bleu royal

Ces dernières sont montées sur des ventirades de cpu de marque "arctic cooling" et les ventilateurs sont gérés par une sonde qui via un relais commande leur marche, arrêt suivant la température des leds.

La variation de lumière est elle réalisée avec des drivers led de marque "sure électronics"

Pour "jarduino" j'ai également installé une carte électronique pour la gestion de l'horloge.

J ai également 2 alimentations "meanwell" 1x 220/36v pour l'alimentation des driver led et 1x 220/12v pour l'alimentation de l'arduino et des ventirades.

Pour finir j'ai choisi des lentilles de 90° et l'implantation des leds a été réalisé avec le logiciel "Hervé reef tool"

Voila , pour le moment je ne suis pas en mesure de vous donner des retours sur cette rampe car je suis encore en phase de démarrage sur mon bac. Je vous mets quelques photos de mon travail.

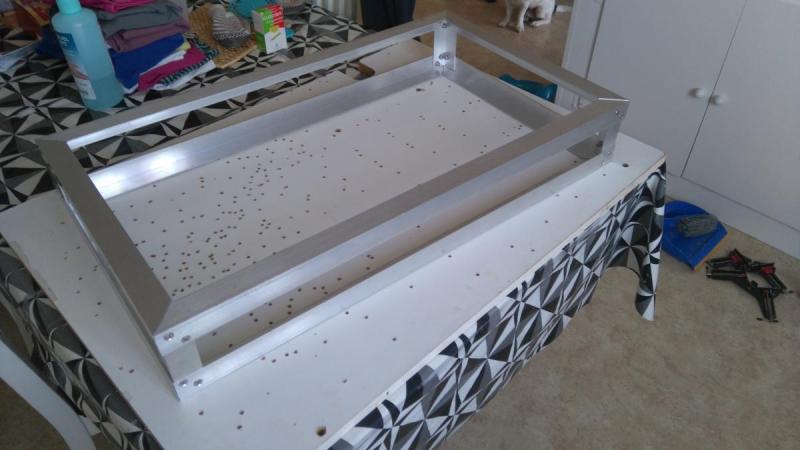

Le chassie en cornières alu 20x20

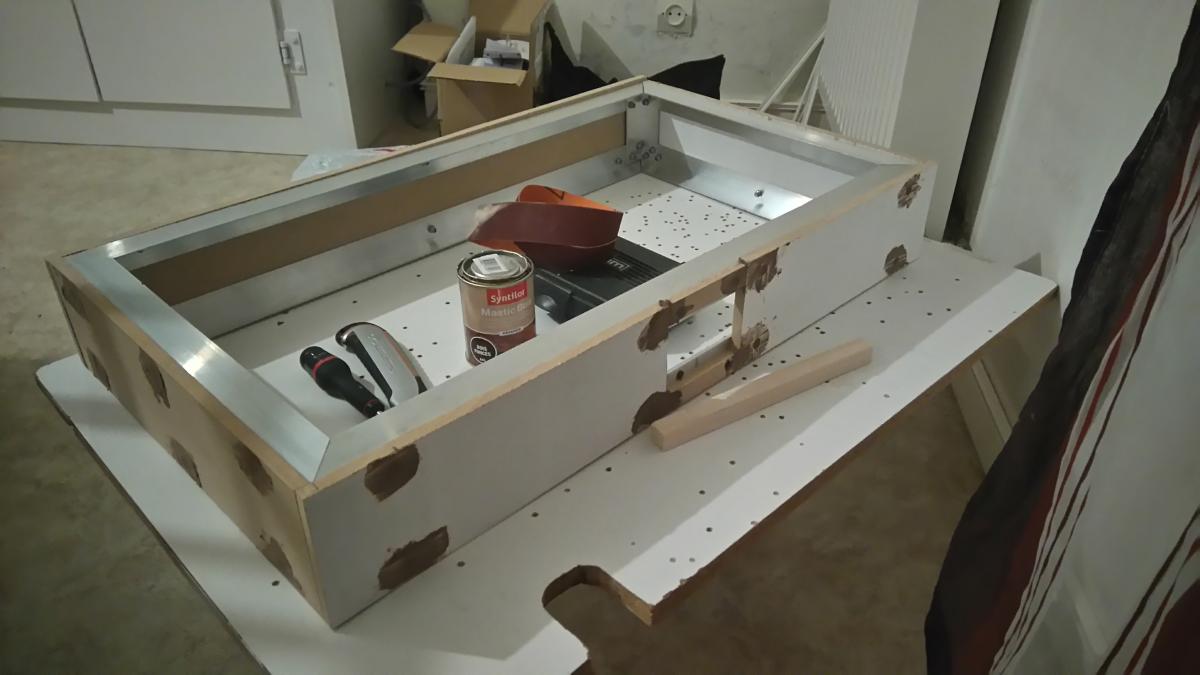

Le chassie en cours d'habillage (mdf hydro 10)

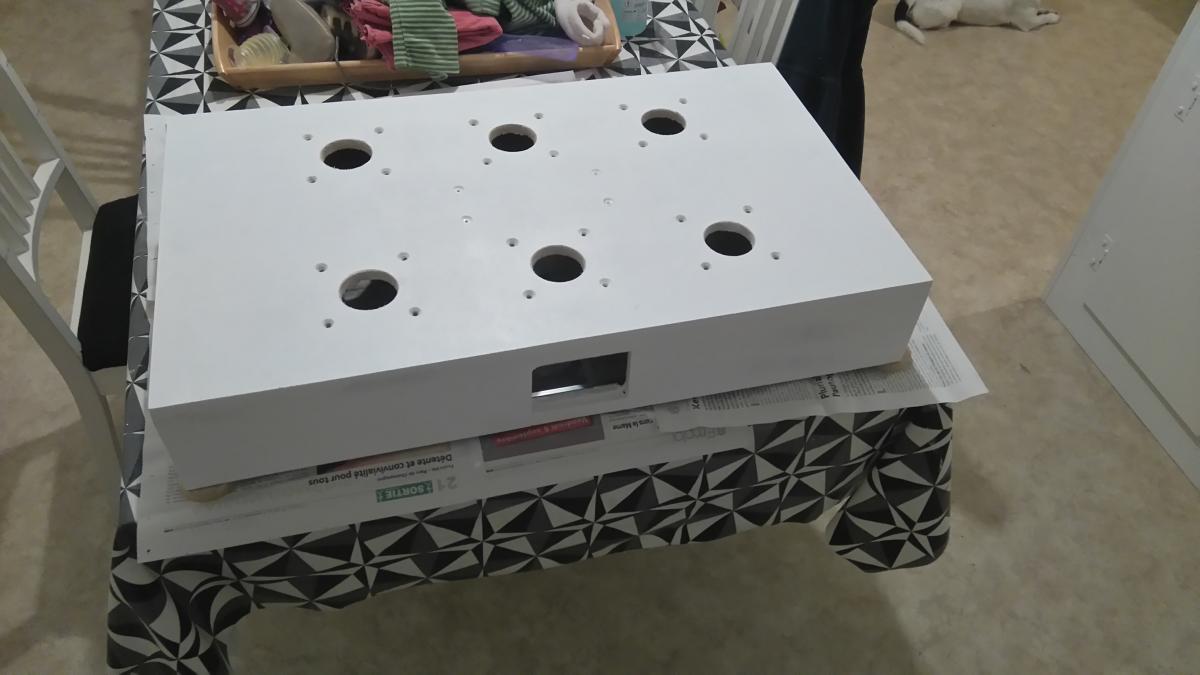

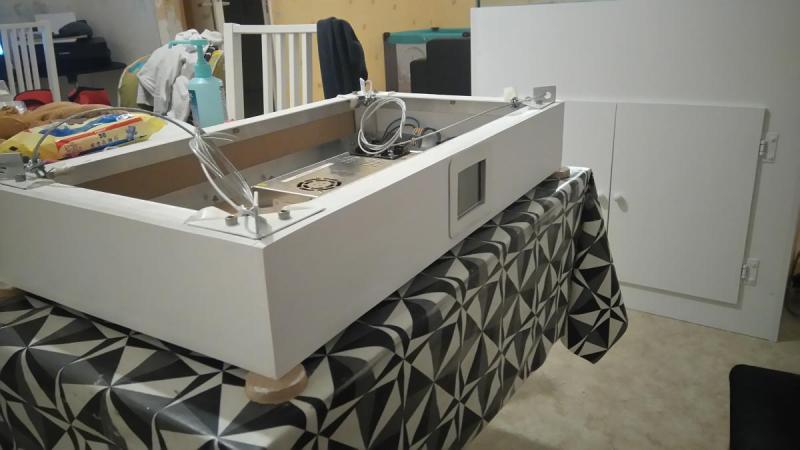

La rampe en peinture (peinture bateau blanc satinée)

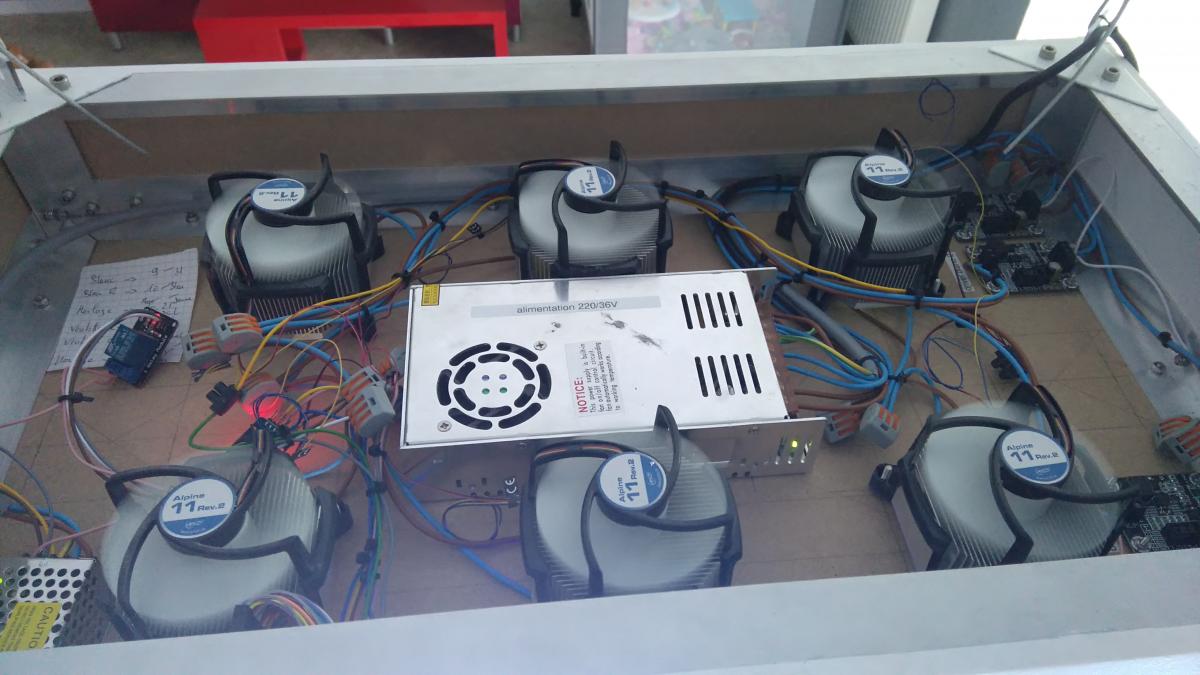

L'insatallation du materiel

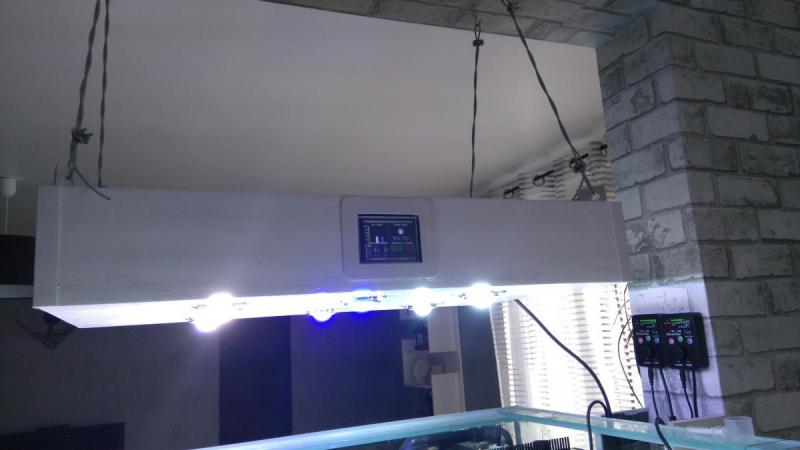

Le rendu final




Maintenant que tous fonctionne correctement depuis a peut près deux mois ,il ne me reste plus qu'a mettre le cablage au propre. Je remettrais une photo une fois le cablage refait nikel.
