Osmoseur VERTEX PURATEK

[Jaycee]

Moi j'en suis là

de droite à gauche :

bobiné 25 micron

papier 5 micron

charbon granulé

charbon bloc

papier 1 micron

résines (+1 litre en dessous qui ne se voit pas sur la photo)



mes sondes, post préfiltration, sortie membrane et post résines.

Le bypass pour les résines.

Le tout est relié à une réserve d'eau de 300 litres, chauffée et brassée.



Relis bien

le charbon est au milieu avec du papier.bobiné en amont et du papier en aval.

La membrane se trouvant juste après toute cette préfiltration.

En ce qui concerne les cartouches charbon, pas vraiment de moyen de tester leur efficacité sur le long terme, on est donc contraint de les remplacer à l'aveugle.

Maintenant, si tu n'a pas d'autre préfiltration en amont, il se peut que tu attaques avec le charbon.

Modifié le 16 juin 2016 par Jaycee

[mer rouge]

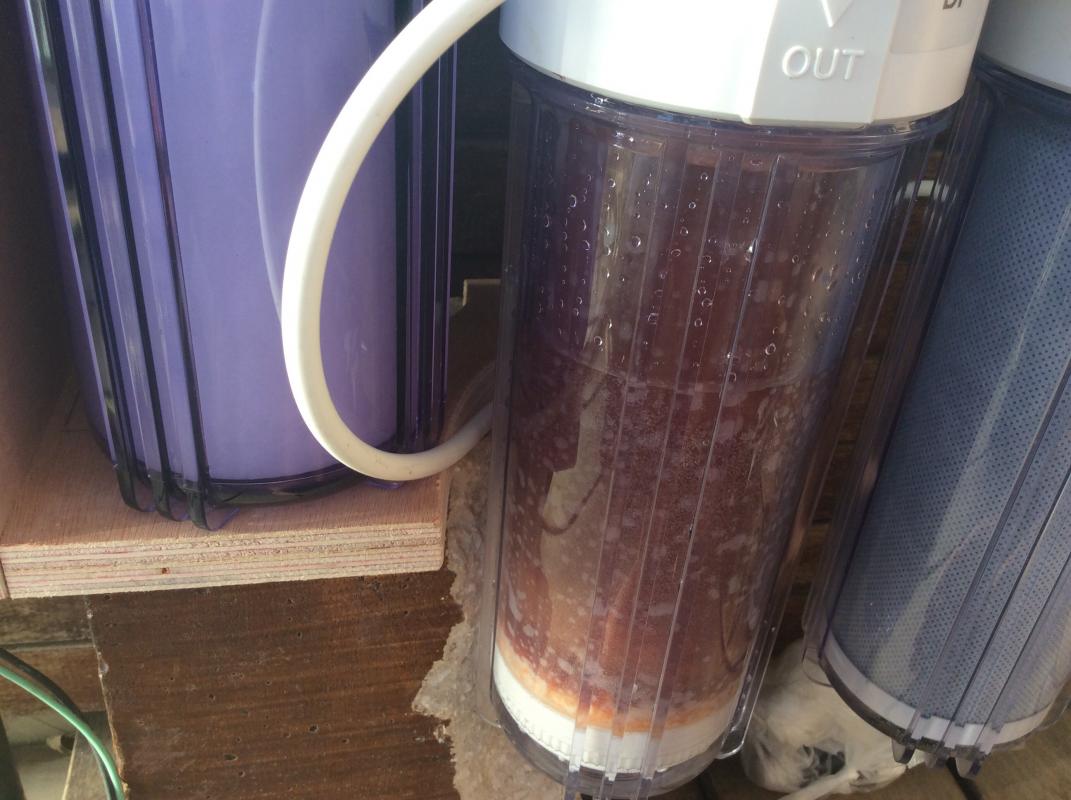

Je commence tout juste à mettre en eau mon bac, j'ai donc branché mon osmoseur, j'ai un souci, l'aiguille du manomètre est branlante et la cartouche de résine ne se remplit pas entièrement

Je voulais prendre une vidéo mais je n'arrive pas à la poster, pour te montrer lé manomètre branlant

Tu saurais pourquoi ?

La résine est mise dans le bon sens

Lé manomètre m'indique un peu moins de six bars

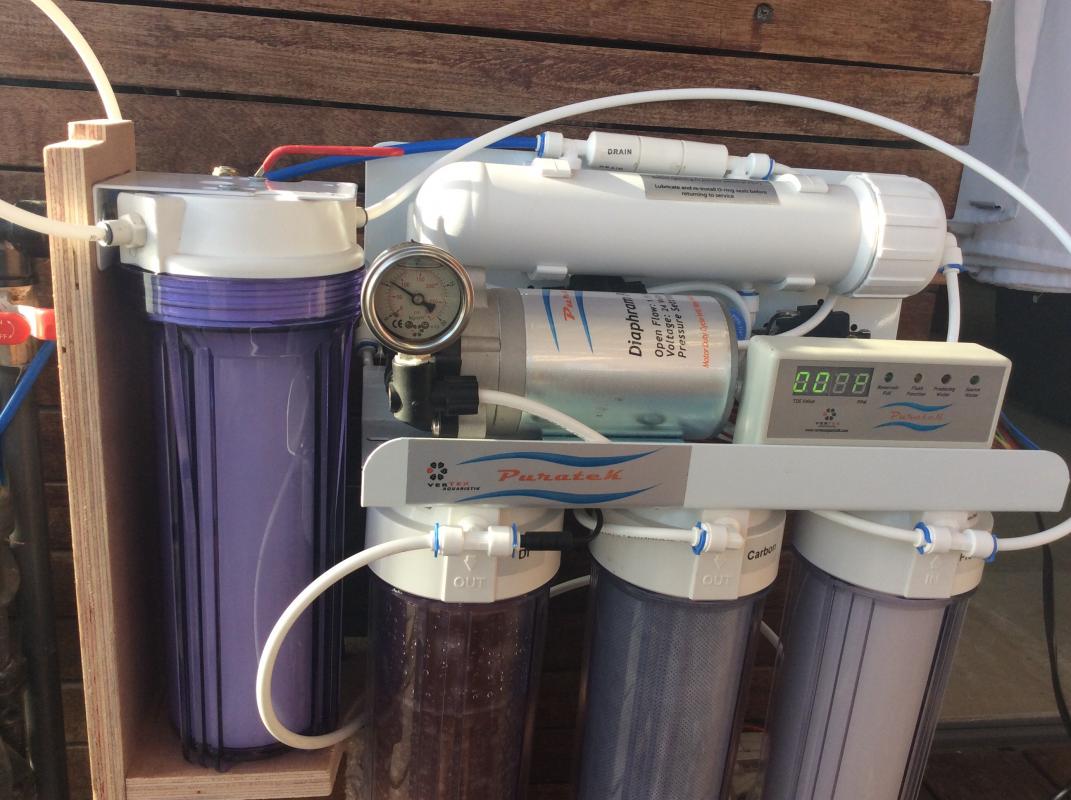

Ma configuration



Et ensuite avant la cuve osmosee une cartouche de résine

Modifié le 16 juin 2016 par mer rouge

[mer rouge]

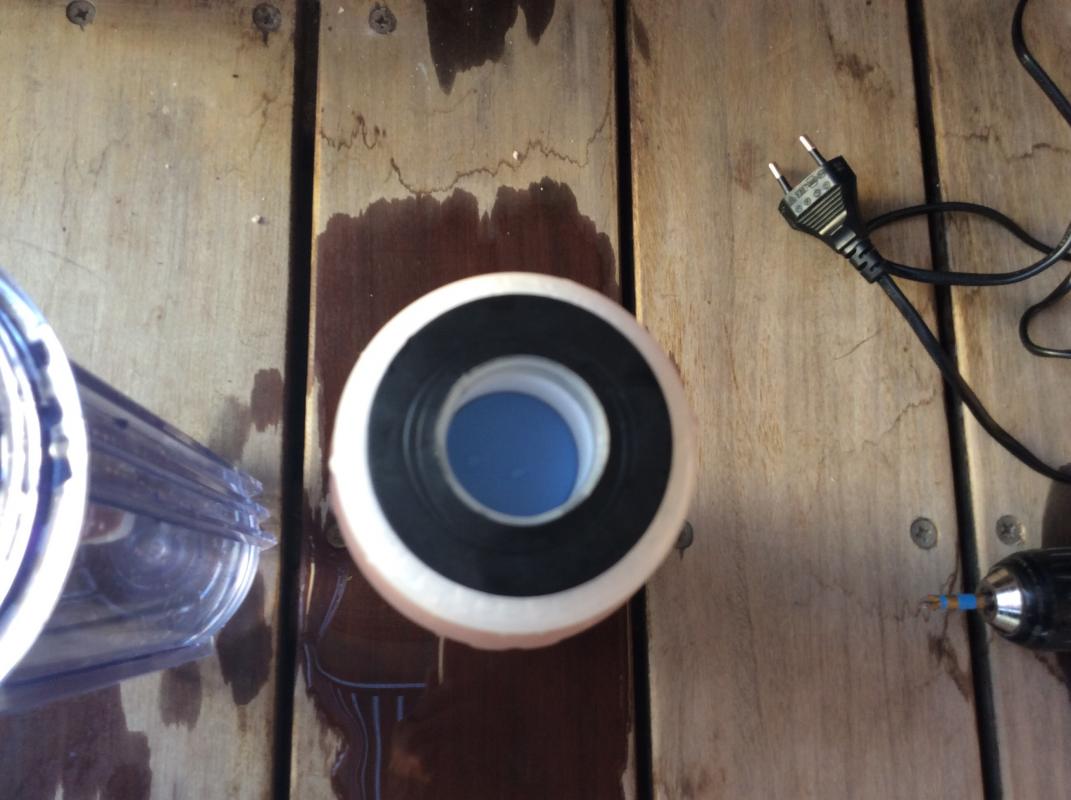

Je viens d'enlever la cartouche de résine, c'est quoi le truc bleu en plastique ?

Modifié le 16 juin 2016 par mer rouge

[Jaycee]

C'est bon, elle est montée dans le bon sens.

Pour l'aiguille du mano, rien d'anormal, parfois elle se stabilise, parfois elle oscille rapidement.

Pour la pression non plus, nous sommes en été et l'eau est plus chaude, donc moins besoin de pression pour la membrane. L'hiver, la pression peut atteindre 7 bars.

Je vois que tu as un TDS mètre en plus mais tu l'as branché ou ?

[mer rouge]

Je viens de remplir une cartouche de résine de chez optima et j'ai remplacé celle de vertu et là elle s'est remplie entièrement, par contre j'ai eu 01 pp sur lé vertex pendant 2mn et maintenant je suis à 0

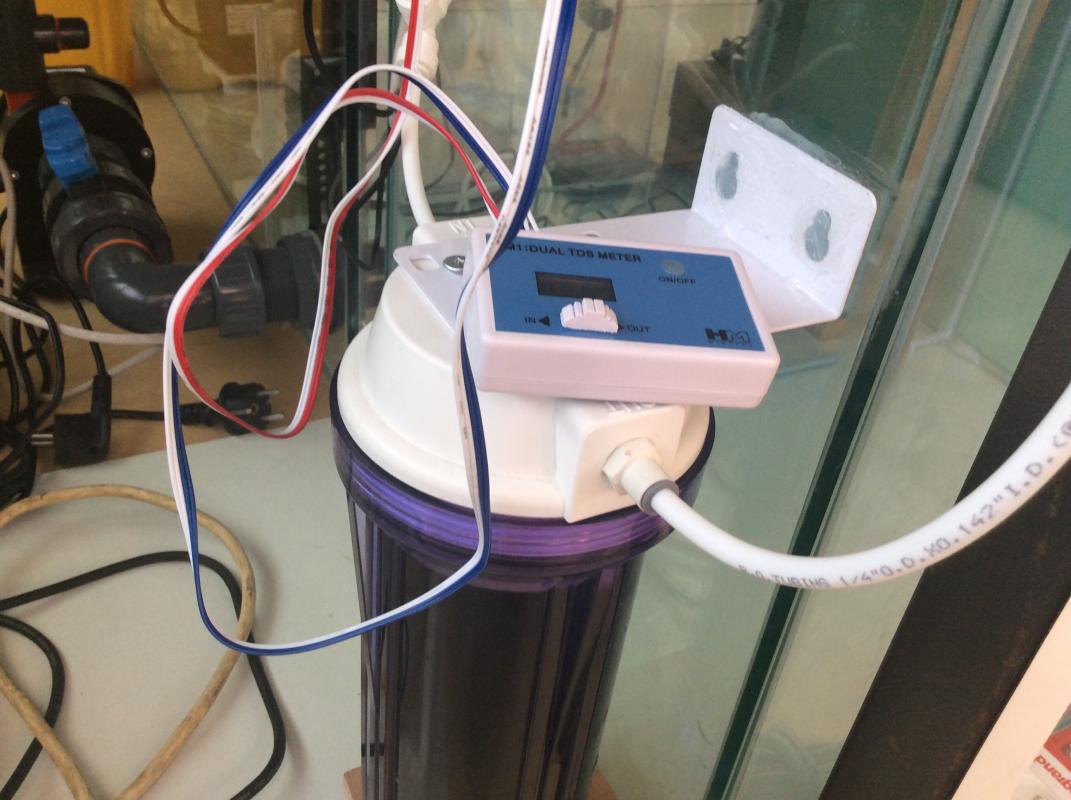

Le second tds est double il me donne avant et après la cartouche de résine près de la cuve d'eau osmosee

0 en out et 002 en in, ca doit être la nouvelle résine que j'ai mis, ça va être la même réaction que le tds du vertex et c'est normal il faut que l'eau de tous les contenants se vident, lé manomètre tremble toujours mais bon

[Jaycee]

Pour chasser l'eau des cartouches, tu peux les dévisser lentement et progressivement jusqu'à ce que l'air s'échappe.

Pour les mesures de TDS, tu peux aussi décaler la sonde du Vertex après les résines et utiliser les autres pour en positionner une après la préfiltration (visibilité du niveau d'encrassement) et l'autre juste après la membrane pour mesurer ses performances.

[mer rouge]

Merci mais tout est positionné et la cuve d'eau osmosee est a deux mètres de l'osmoseur

De 002 je suis 001 en IN sur le tds a côté de la cuve

La sonde du tds vertex est positionnée ou exactement ? J'ai pas compris

[mer rouge]

Je suis toujours à 001 en IN avant la cuve osmosee et 000 en OUT

J'espere que ca va descendre

Et je suis toujours à 000 sur lé vertex

C'est pas trop grave ?

[guillaume33]

Bonsoir a tous, en faisant marché mon osmoseur ce soir, je me suis aperçu que j ai une electrovanne bleue st42 qui n es pas connectée au réseau est ce normal?



C est celle de gauche quand on es face a l osmoseur...

[Jaycee]

haaaa .... moi pas comprendre chef

[Dompail]

Pas toujours facile de vous suivre

Mais quel que soit le chemin emprunté, l'essentiel demeure que vous arriviez à une eau osmosée affichant 0 ppm

[guillaume33]

Ben si tu regarde en dessous de ta membrane, il y a 2 electrovanne de couleur bleu, avec ST42 de marqué dessus. Celle de droite est correctement raccordée, celle de gauche n est pas du tout raccordée au circuit d osmose... Je voulais savoir ou est ce quelle doit se branchée..

[guillaume33]

Petite précision, en faite il y a 2 valves. La flush valve qui es chargée du rinçage de la membrane, et l autre valve. Moi c est la seconde qui n es pas raccordée...

Sur le vôtre, elle es raccordée ou?

[guillaume33]

Voila la vanne en question:

http://i35.servimg.com/u/f35/15/83/75/90/wp_20111.jpg



http://i35.servimg.com/u/f35/15/83/75/90/wp_20110.jpg

[guillaume33]

J'ai trouver ce schéma reprenant le circuit d'osmose de notre osmoseur. (100gpd)

Pourriez-vous me dire si il es correct, par rapport à votre osmoseur ?

Moi j'ai l'impression qu'il y a un soucis au niveau des raccordement du tubing...

Voici le schéma:

http://i35.servimg.com/u/f35/15/83/75/90/diagra10.jpg

[guillaume33]

Bon hier soir j'ai revu le branchement de la valve comme sur le schéma que j'ai posté hier.

Ce soir je ferai un test pour voir si ça y fait quelque chose...

A+
