Bub77

1000L Salé de Bub77

Messages recommandés

Bonsoir à tous,

il y a quelques semaines, avec mon CAF nous avons décidé de vider le bac amazonien et de passer le grand bac en récifal. Les Discus et les altums ont trouvé très rapidement une nouvelle demeure chez un fou furieux comme on les aime : aucun doute, ils seront bien traités. Depuis, on travaille à la modification de l'installation.

Les deux autres aquariums d'eau de mer sont toujours en place (4,5 ans (Berlinois) et 2,5 ans (Jaubert/DSB)) et seront vidés pour alimenter le grand lorsqu'il sera prêt.

Avant :
le bac de devant :




le local technique derrière :


tout cela va être recyclé et une cuve ajoutée :
- Le bac principal (225 * 65 * 70 haut)
- Le refuge (200 * 50 - 60 haut) en Jaubert + DSB
- La cuve technique (195 * 40 * 35)

Donc un total d'environ 2000l d'eau salée.

La matériel déjà en place ou acheté :

ECLAIRAGE :
- Eclairage LED chinoises pour le réfuge (mes LEDs) que j'avais sur le bac amazonien.
- Rampe LED DIY pour le bac principal (+-600W CREE sur base de KITs Rapidled).

FILTRATION
- Ecumeur TUNZE 9440 bi pompes
- Double descente sur Micronbag

CIRCULATION
- 4000l/h Jebao pour remontée cuve technique vers aquarium principal
- 2 * 1000l/h NewJet pour remontée cuve technique vers refuge (trop plein envoyé dans le bac principal par gravité).
- 6000l/h en close loop avec pompe externe pour brassage sous les pierres.

AUTOMATISATION
- Babyfish (Relais (2*) - PH/ERP - Contrôleur pour éclairage (2*)
- 900W de chauffage (Titane et controlleur externe).

BRASSAGE
- Sais pas encore ???

Les photos à suivre. Ce soir, j'ai mis en refuge en eau... Cela prend tournure.

Bonne soirée

Eric



Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Eric,



Beau projet, belle fishroom, donc tu passes donc de deux bacs récifaux et un amazonien à un grand récifal ?

Coté cuves techniques, tu as de quoi faire au moins   ;)

Pour la supplémentation ? RAC ou Balling ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Tss, tss, avec un beau refuge de ce volume et de plus en DSB, le 9440 devrait largement suffire ;)



Au temps pour moi, j'ai lu en diagonale et donc je n'avais pas vu la taille du refuge... donc oui, çà devrait aller 8)

Partager ce message


Lien à poster
Partager sur d’autres sites

Ben pour l'écumeur, j'ai bien regardé les rolls du moment, mais ça fait un peu cher quand même un beau BBK Peut être plus tard... Et comme l'a dit Dominique, il va y avoir du sable pour aider (et probablement assez vite un filtre à algue. J'en suis assez content sur l'autre bac).



@Jaycee : RAC, RAH, Balling ou un mix, j'en sais rien encore. J'ai un bac en Balling et un autre en RAH. Je suis satisfait dans les deux cas. Je testerais bien le RAC car tout le monde en dit du bien ???



Bonne soirée

Eric

Partager ce message


Lien à poster
Partager sur d’autres sites
Bonsoir à tous,



voici quelques photos de la rampe LED du bac principal et de la fabrication. Pas d'invention, des KITs Rapidled, des dissipateurs ML41, l'expérience (et la récup d'une partie du matos) de la première rampe. J'ai utilisé et abusé des posts des autres (et beaucoup Tonio125) pour le choix des couleurs. Je me suis également inspiré des marques dispo sur le marché.



Il y a 14 modules dissipateurs de 50cm en ML41 avec ces LEDs (sans soudure) sur des drivers dimmable Meanwheal 48P




Le support en bois (qui dispose d'une rainure pour mettre la plaque de protection en PMMA).





Les 14 morceaux de dissipateurs coupés à 50cm.




Le gabarit de perçage collé sur chaque dissipateurs. Ensuite, un coup de marteau avec un clou pour marquer le point, un coup de perceuse à colonne et des vis auto formeuses... Le tour est joué.













Quelques soirées plus tard.......













Chaque LED est positionnée avec une goutte de graisse thermique de dissipateur pour processeur (Artic 5) et 2 vis sont mises...




Encore quelques soirées de plus... Rien de compliqué mais un peu long




Le montage pour le réglage des transfo (1300mA pour les RB et CW, 800mA pour toutes les autres LEDs):


Le controlleur est un Babyfish (il y en aura 2 pour les 5 channels).



Premiers tests




Ca marche




et les 13 transfo.... + 2 babyfish :




Avec les modules "solderless" et en mode vissé, la plupart des difficultés que j'avais rencontré sur la V1 de la rampe ont disparu. Vraiment à la portée de tout le monde, mais pas si économique que cela comparé à du tout fait...



Bonne soirée



Eric

Partager ce message


Lien à poster
Partager sur d’autres sites

C'était la première fois que je voyais cette façon d'écrire, intéressant tout de même, en cas de dictée laquelle des deux façons d'écrire prend un zéro ?

Et bien si l'Instituteur (ou le Professeur) maîtrise (comme il le devrait et c'est de plus en plus rare) la langue Française, les deux sont admis même si, à mon sens : "Au temps pour moi" est l'écriture originelle... Sympathique cette parenthèse lexicale !! Suis un peu étonné que Dompail et son esprit aiguisé ne soit pas passé par là pour nous donner son avis??? :D

Partager ce message


Lien à poster
Partager sur d’autres sites

Si j'aime bien ce fofo, c'est que c'est le seul où la présentation d'une rampe LED conduit à une dissertation sur l'orthographe d'une expression :pouce(j'ai d'ailleurs beaucoup appris, et en particulier que certains peuvent écrire des articles entiers sur la bonne orthographe de 3 mots... Il y a des furieux dans tous les domaines et pas seulement en aquariophile...on se sent moins seuls).



Bonne soirée

Eric

Partager ce message


Lien à poster
Partager sur d’autres sites

Il y a surtout beaucoup de forums où l'orthographe est une option, avec la grammaire également, et c'est vraiment plus agréable quand on peut lire un français correct, au-delà du sujet traité.

Après, désolé pour cet aparté dans ton sujet, mais tu dois être un peu marseillais tout de même ("dissertation", faut pas exagérer) ;)  :D



Sinon, pour ta rampe led, excellent boulot, très soigné, et justement, niveau prix, à combien çà t'est revenu?

C'est vrai que çà revient assez cher mais c'est au moins du sur mesure et sans équivalent sur le marché à part genre Alphéus mais ce n'est pas donné non plus.

Modifié par akalco

Partager ce message


Lien à poster
Partager sur d’autres sites

Le prix exact de la rampe LED, je ne sais pas. Mais avec les composants récupérés, les 7 dissipateurs de 1m, les deux babyfish, les divers (vis, rondelles, pate thermique, LEDs, Fils, transfo), je dirais environ 1600€ + 50h de travail environ je pense.



Pour voir, j'avais fait un devis en ligne chez un fabriquant bien réputé en France :bonjour . Le prix était plus du double. Mais avec des composants encore plus haut de gamme et à coup sur une qualité supérieure. Donc j'ai fait peu d'économies par rapport à une rampe du commerce, beaucoup par rapport à un haut de gamme sur mesure. Mais si j'ajoute les heures passées, une alpheus n'est peut être pas si "horriblement cher" que cela dans l'absolu. A voir ensuite ce que cela donnera sur le bac  :chepo



Après la rampe, démontage de l'ancien décors, et collage, perçage... (travaux de Juillet).

la nouvelle cuve aura 3 descentes en 40. 2 Durso et 1 secours. Le tout sera sous la forme d'un balconnet car un renfort gène la mise en place d'une surverse complète interne (ou elle fera 25cm de profondeur) :D

L'aquarium sans le fond collé (enlever le fond a été un vrai bonheur... Et le traces de colle ne sont pas tout à fait parties (malgré des produits spéciaux et de l'huile de coude).Il y aura donc une peinture noire mat en fond...
Les deux perçages en bas à gauche existaient déjà. Les deux en hauteur ont été ajoutés pour la récupération de l'eau en surface:

La vue de l'arrière du bac. On voit les deux perçage et les 3 descentes (plus une récup latérale, on ne sait jamais).

La surverse et la peinture de fond en noir. J'ai utilisé de la peinture acrylique en 5 couches (difficile à trouver). J'espère que cela sera suffisant pour masquer l'arrière de la transparence). Les évacuations en gris sont les départs à l'égout de l'ancien goutte à goutte.

Une vue du local technique derrière le bac : à Gauche le refuge de 600l moitié Jaubert et moitié DSB. A droite le bac principal. Sous le refuge, il y aura la cuve de décantation.

Bonne soirée

Eric
Modifié par Bub77

Partager ce message


Lien à poster
Partager sur d’autres sites
on va continuer avec la partie technique un petit peu.



La décantation en préparation : Il y a (de gauche à droite sur la photo qui suit)



- une zone de tranquillisation avec des microbags

- une chicane passe haut / passe bas avec des petits renforts pour installer une grille avec du perlon au cas ou.

- Deux compartiments à niveau constant (environ 120cm de long)

- un compartiment pour le relevage (3 pompes. Deux vers le refuge et une vers le bac principal). Au total, 4-6000l brut vers le bac principal.









La décantation en place dans le local technique:

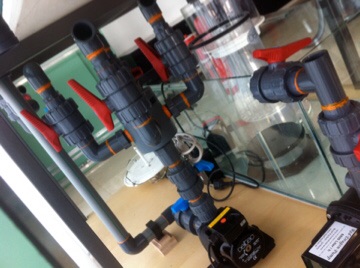

Et la plomberie dans son ensemble (plus ou moins):




3 descentes en 40mm. Deux avec Durso et robinets et une directe au cas où. Il y a un bypass du bac principal (connecté au trop plein de sécurité) qui me permet de faire tourner la décant et les refuges sans que le bac principal soit en eau salée (pour le moment, eau du robinet). Je peux donc mettre à maturer le Jaubert et le DSB sans attendre la déco du bac principal.



quelques autres photos en vrac :



La surverse en balconnet et la pompe de brassage sous les PV (6000l/h).




Autre vue sur la décant et le local technique:







au prochain épisode, les refuges.



Bonne soirée



Eric

Partager ce message


Lien à poster
Partager sur d’autres sites

Et bien cela promet !

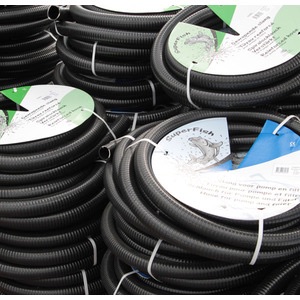

Cela dit, je ne suis pas fan du tuyau cannelé qui à la longue vieilli mal et durci. Autant utiliser du PVC rigide et des coudes 90° "grand angle".

J'aurais mit également une vanne en sortie de la pompe du "closed loop", pour la maintenance/remplacement de la pompe.

Pour l'arrivée et les µbags, je me serais inspiré de ces nouvelles décantations en PVC blanc et acrylique pour faire une boîte de réception d'eau munie d'un couvercle pour atténuer les projections d'eau. Et au lieu d'une chicane pour une éventuelle filtration sur perlon en suivant, je l'aurais placé après le compartiment de l'écumeur... perlon ou µbags plus fins.

J'alimenterais aussi le refuge directement avec l'eau du bac, pour qu'il profite des nutriments avant que son eau retourne dans le bac principal.
