re moi

ben non il tourne pas :((((( bouhouuuu , j'attends ma décante qui devrait arriver d'ici 2 semaines, mon cadeau de noel :)

le bac est en place, la tuyauterie ok

je n'avais pas trouvé le temps et le budget était trop serrée en 2016 pour le terminer ... a mon plus grand regret



mais la ca sent la fin, je vous poste des photos des que possible

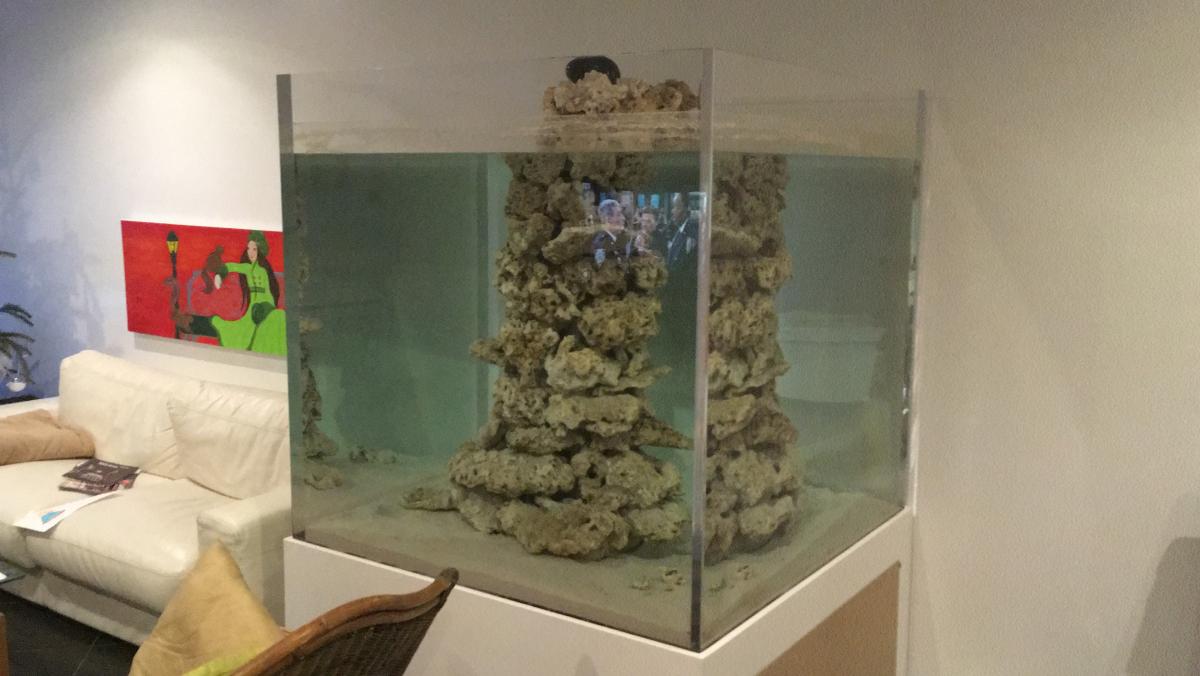

en attendant voici l état actuel




Modifié par bubble_maxi

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour



je déterre mon post car grande nouvelle, le matos qui me manquait arrive



deja j'ai recu de quoi avancer mon Eclairage

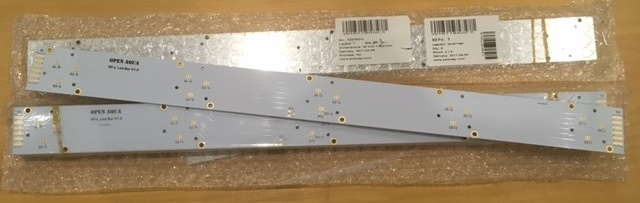

les pcbs alu : post-2220-0-49778200-1492586020.jpg



reste a souder les leds






cet aprem je vais chercher les profilés alu pour le support de ma decante

vendredi mon UV arrive

et a priori début de semaine prochaine ma decante sera la



ca y est ca sent la fin ...



Partager ce message


Lien à poster
Partager sur d’autres sites

Désigné avec altium désigner

Et je les ai fait fabriquer chez

http://www.pcbway.com



Les perfect thermiques de leur matériaux ne sont pas exceptionnelles mais c est quand même pas mauvais, et le prix est imbattable

Modifié par bubble_maxi

Partager ce message


Lien à poster
Partager sur d’autres sites

petit montage du weekend:

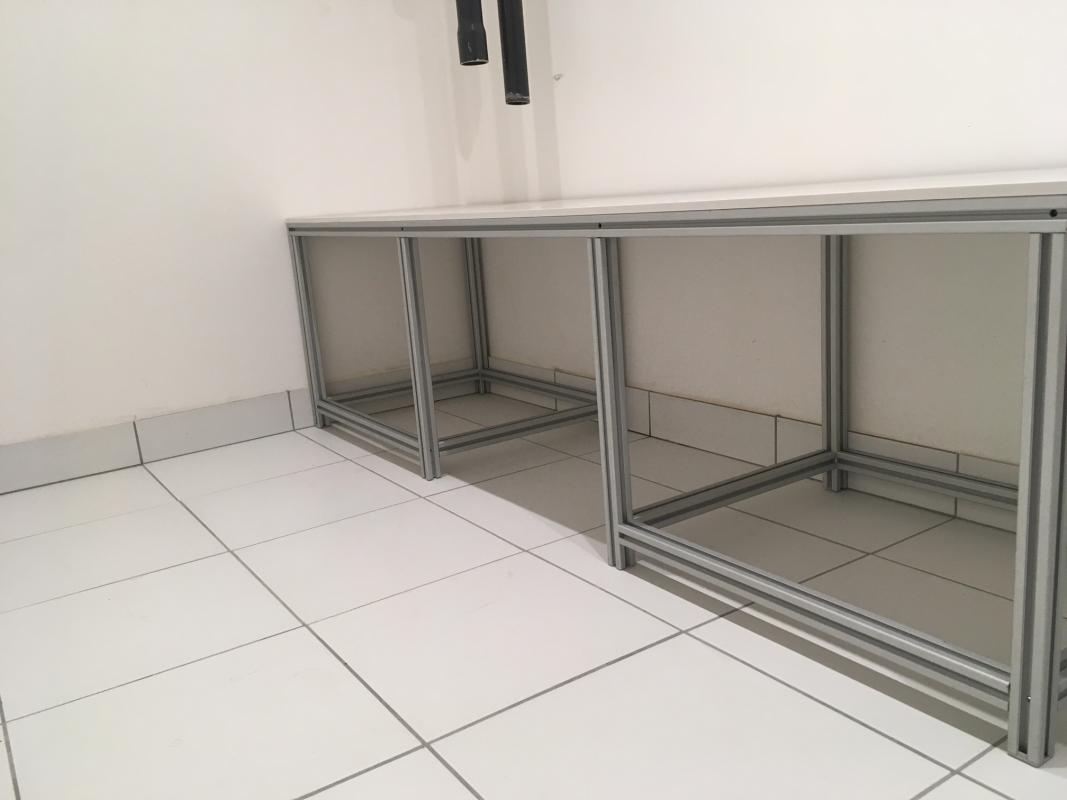

le support de ma décante en profile alu 30*30

elle fait 1800*500*500






 recouvert d'une plaque de pvc blanc de 10mm






je vais ajouter trois renforts transversaux en haut mais j ai oublié de les commander

j ai pris les profilés chez systeal, très pratique, a la cote et pas chère, je recommande !



edit: ya pas moyen de réduire la taille des images a l'affichage ?

Modifié par bubble_maxi

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

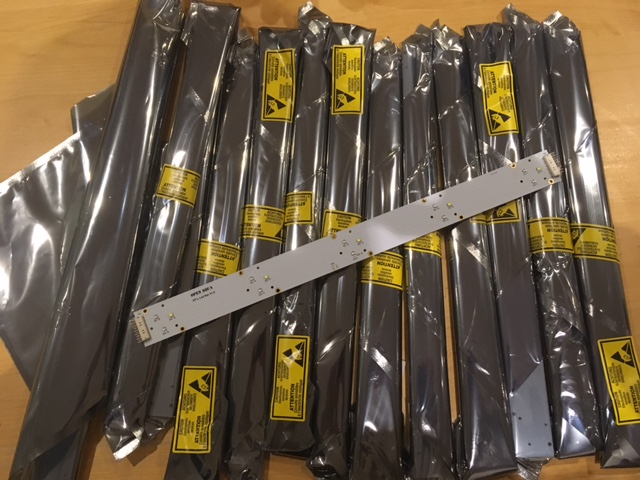

vendredi j'ai recu les pcbs soudés avec les leds,






plutot bien emballé






une XP-L bin V60E1 et deux XTE royal blue bin P04

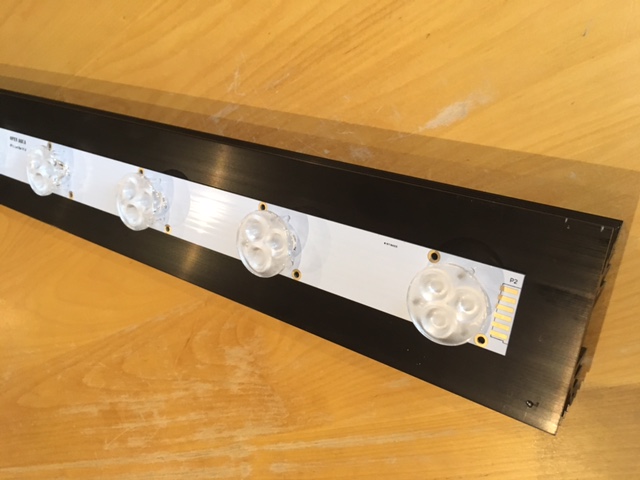

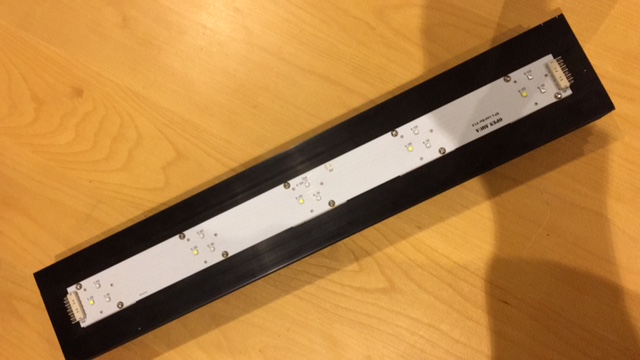

percage 2.5 et taraudage M3 dans le radiateur

ajout de pad thermique 0.25mm entre le pcb et la radiateur pour assurer la conduction thermique

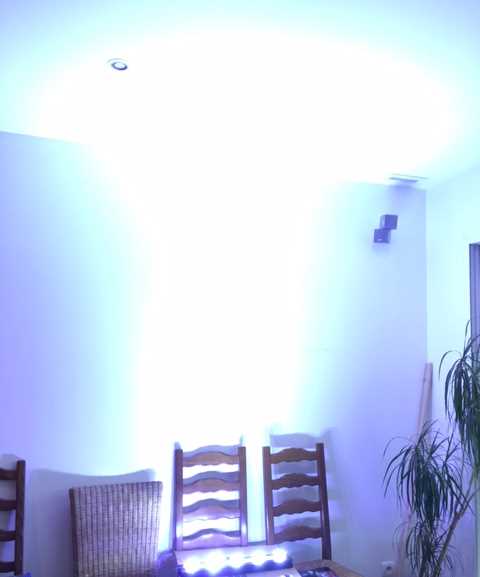

petit essai






et avec un peu plus de puissance






XP-L a 2 Amperes et 2*XRE a 0.5 Ampere (j ai pas note le V led mais ca faisait dans les 40 w)



et bien ça gouache, cela me fait même un peu peur... dans le bac il y a 12 fois cela ...

personne a un luxmetre ou une sonde de mesure dans le coin ? (essonne)







Partager ce message


Lien à poster
Partager sur d’autres sites

Travail de pro !! je te reconnais là :)



par contre oui , j'attends la mise en place de toutes tes leds.......peut être va tu faire concurrence au salon de bronzage :):) :)



beau boulot, si tu en a en trop tu trouvera preneur sans soucis !!

Partager ce message


Lien à poster
Partager sur d’autres sites

Ça dépend, tu veux du courant constant ou pas ? et étanche ou pas ?

Si ta stabilisation en courant est intégrée dans la rampe et que tu peux déporter suffisamment loin de l'eau l'alim, il y a pas mal de truc pas cher en import direct du pays du soleil levant ou avec rebond sur l'angleterre (pour 60 ou 70 euro tu as une 600W), mais par contre, souvent difficile de trouver des infos sur le rendement, et quand c'est précisé, peut on faire confiance à l'infos en question ? ;)



Si tu veux de l'étanche et / ou stabilisé, c'est tout de suite beaucoup plus réduit. De mémoire, quand j'avais fait ma rampe de test il y a quelques années, en dehors de meanwell, il n'y avait vraiment pas grand chose ou alors aussi cher, voir plus...



Perso dans mon cas, j'ai une alim pas chere de ce type (caseless etc...), qui marche toujours très bien, mais j'imagine que ce n'est pas toujours le cas...

Partager ce message


Lien à poster
Partager sur d’autres sites

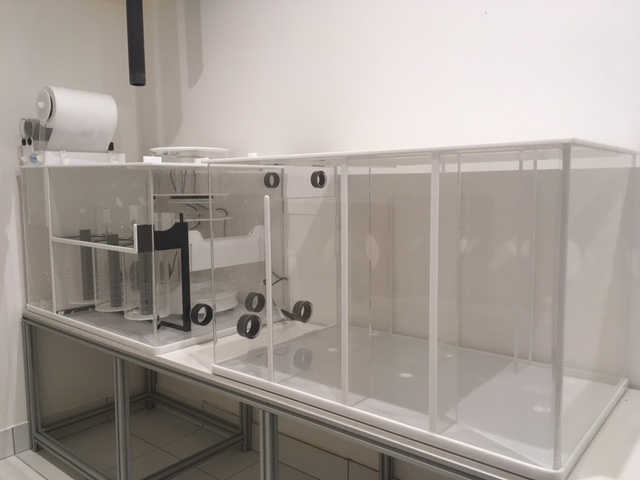

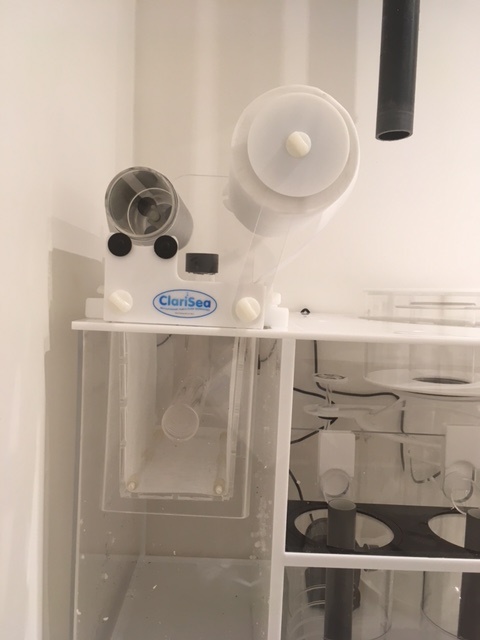

et le filtre a rouleau Clarisea










ça semble top ce filtre à rouleau, bon on en a déjà discuté un peu..., je dois me renseigner auprès de Gerald maintenant...



Comment se fait l’accès pour le changement du rouleau ? En devisant les 2 vis blanches de devant n'est ce pas ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Chapeau Chris :)



on entends tous même la teloche derrière et le retour groupe froid, mais pas la pompe c'est négligeable depuis que j'ai changer modifier le rotor et diminuer la vitesse de celle ci aprés le filtre à rouleau.

Une fois le capot de la box fermé plus rien ne sort.

Tu a moins bruyant ???je suis preneur :):) ne ma parle pas de red dragon !! :) :) elles sont plus bruyante..
