Fabrication rampe led DIY

[vinz369]

non Hervé, je pense que c'est largement insufisant selon moi.

Il te faut aussi prendre en compte la resistance thermique de la pate thermique utilisée, et celle entre les petites LED (composant le "multichip") et le support de LED lui-même. ça va vite monter à des températures foles au coeur de la LED avec un dissipateur comme celui là, même avec un ventilo je suis pas sûr que ça suffise.

[cedus]

non Hervé, je pense que c'est largement insufisant selon moi.

Il te faut aussi prendre en compte la resistance thermique de la pate thermique utilisée, et celle entre les petites LED (composant le "multichip") et le support de LED lui-même. ça va vite monter à des températures foles au coeur de la LED avec un dissipateur comme celui là, même avec un ventilo je suis pas sûr que ça suffise.

Ca dépend toujours de la taille du ventilo :plaisante:



Pour rappel : Calcul thermique en bas de la page 9



[vinz369]

ce n'est pas une question de taille :mdr4:

je connais le calcul thermique, pas de soucis de ce côté là.



c'est quasi le même dissipateur que j'ai sur mon bac pour ma rampe (modèle COP 1158P chez SEEM), mais j'ai disposé 6 LEDs de 10W, sur 45cm de long...on est loin des 50W sur 10cm!!! Même dans cette configuration, au bout de 15-20mn, le dissipateur était très chaud!



J'ai donc décidé d'installer un ventilateur de 12cm dessus qui tourne doucement, mais là maintenant ça passe bien, c'est juste tiède.



Mais je tenterait clairement pas d'y mettre 50W sur 10cm de long!!

[nonopp4]

Voici un execellent dissipateur pour une led multiship de plus avec la poignée il est possible d'orienter assez facilement le flux lumineux !

[Hervé]

je tenterait clairement pas d'y mettre 50W sur 10cm de long!!

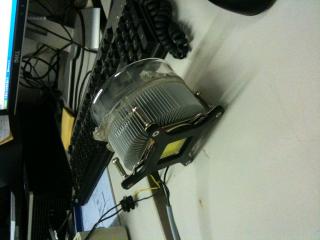

et comme ça





[vinz369]

c'est ton montage les photos Hervé?

Je pense que c'est beaucoup mieux oui. ces dissipateurs sont consistitués de grand nombres de lamelles fines qui augmentent énormément la surface d'échange thermique par convection forcée créée par le ventilo.

[nonopp4]

Trop petit Hervé trop petit....



Voici pour ce donner une idée de la taille du dissipateur pour ces petites loupiottes : http://www.frigomarket.fr/FichaArticulo~x~Lampe-cloche-industrielle-LED-50W-5000-lm~IDArticulo~7178.html



@++

[chir83]

@chir83:



tu as pris quelle couleur pour ta LED? je vois qu'il vont jusqu'à 20000K c'est pas mal.

en effet le dissipateur est assez énorme

J'ai trois questions pour l'alim:

- est-ce que c'est bien une alim à courant constant?

- ces LEDs de 100W sont normalement alimentées en 3.5A d'après ton lien, et l'alim semble délivrer 10A, tu branches tes LEDs en parallèle? j'imagine/j'espère que c'est pas le cas.

- il a un contrôle PWM possible apparemment sur ces alims, tu l'as déjà testé?



houaaaaa , alors la vous allez beaucoup trop vite pour moi :

je suis un jeune disciple en la matière , je ne comprend pas

encore grand choses en électronique , electricité ect...

tout ce qui concerne la led quoi

c'est un ami a moi qui ma fait acheter cette alim , après je suis perdue

en parallèle , en série ???

si quelqu'un peut m'expliquer ce serait bienvenue

contrôle PWM ???

je suis désoler je n'arrive pas a tout suivre



pour les hqi , la oui j'ai compris



excusez moi d'intervenir dans votre post sans rien y comprendre ou connaître

mais au moins j'ai pue renseigner sur les liens si ça a pue rendre service :clinoeil:

[Hervé]

c'est ton montage les photos Hervé?

Non, je n'ai pas encore la LED.

Je pense que c'est beaucoup mieux oui. ces dissipateurs sont consistitués de grand nombres de lamelles fines qui augmentent énormément la surface d'échange thermique par convection forcée créée par le ventilo.

Et le bruit ?



Ne ne trouve aucune info thermique concernant la LED multichips (Rth, t° max, ...) ni sur le pouvoir de dissipation de ces radiateurs avec ventilo pour processeur.



[nonopp4]

En voila des "vrai" de dissipateur :



http://www.npowertek.com/product/led_nphl_150.htm



Pour une grosse loupiottes de 50W , Diametre= 150 x L:100mm c'est du lourd ! :



http://www.npowertek.com/downloads/12.LED%20lighting%20cooler/LED%20lighting%20heatsink%20specification%20NPH%20L-150100.pdf



et la liste :



http://www.npowertek.com/downloads/12.LED%20lighting%20cooler/nPowertek%20Company%20LED%20HEAT%20SINK%200826_Page_1.jpg



@++







[Didier]

Bonjour

l'ensemble de mes leds est refroidi par l'eau de mon aquarium avec ma pompe de remontée

Durée de l'éclairage 11 Heures pour les leds bleues et 9 heures pour les blanches

Différence de température de 2° entre le matin et le soir

A+

[room]

Bonjour

l'ensemble de mes leds est refroidi par l'eau de mon aquarium avec ma pompe de remontée

Durée de l'éclairage 11 Heures pour les leds bleues et 9 heures pour les blanches

Différence de température de 2° entre le matin et le soir

A+

Et moi qui parlait de refroidissement à eau !!! :mdr3:



Pas de problème de dépôt de sel sur la rampe ?



on peut avoir des photos ?



room

[vinz369]

nonopp, ce que tu proposes c'est uniquement des solutions passives, forcément c'est gros, mais bon heureusement qu'il existe d'autres solutions sinon je sais pas comment on refroidirait les processeurs de nos PC depuis des années!



@Hervé: pour le bruit j'en ai aucune idée, je connais pas ce dissipateur en particulier mais le principe doit fonctionner. Une personne sur un autre forum qui utilise les mêmes LEDs utilise aussi ce type de dissipateur.

Sur les sites de vente informatique (comme LDLC par exemple) parfois ils mettent la puissance que ça peut dissiper.





[Mickael62800]

Bonjour

l'ensemble de mes leds est refroidi par l'eau de mon aquarium avec ma pompe de remontée

Durée de l'éclairage 11 Heures pour les leds bleues et 9 heures pour les blanches

Différence de température de 2° entre le matin et le soir

A+

Et moi qui parlait de refroidissement à eau !!! :mdr3:



Pas de problème de dépôt de sel sur la rampe ?



on peut avoir des photos ?



room



Pourquoi pas a l azote :mdr5:

[Didier]

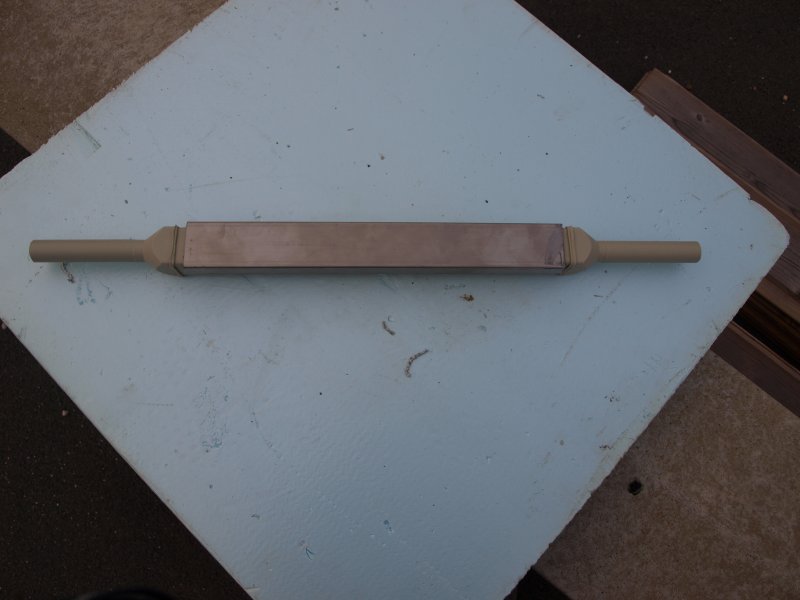

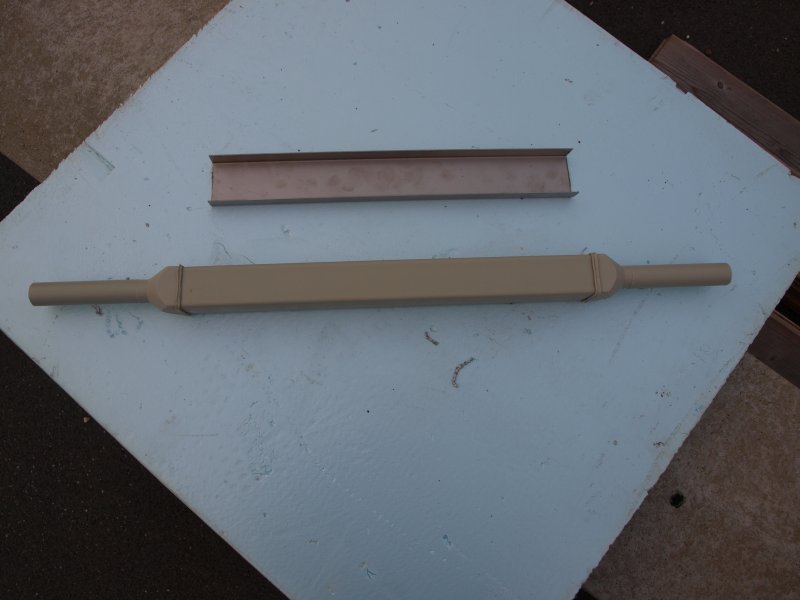

Pour le refroidissement j'utilise un tube PP 35/35 puis j'ai fais usiné les sorties diamétre 20

Je découpe un coté dans le sens horizontal et je fixe avec du silicone le U qui est titane puis je fixe mes leds

Ce tube est pour mon refuge longueur 40cm

Bonsoir

[vinz369]

moi je vois un inconvéniant majeur, ça chauffe l'eau du bac, et ça oblige à refroidir à l'aide d'un groupe froid qui ne serait peut être plus nécessaire justement grâce à l'utilisation des LEDs. Si on utilise des LEDs à la place des HQI pour pas chauffer le bac, c'est un peu dommage de le chauffer je trouve en utilisant ce système.



Les calories perdues, y a des fois il vaut mieux les perdre complètement





le ventilateur présenté un peu avant est peut être bruyant, mais on ne parlait pas de celui là en particulier, tu peux très bien utiliser un comme celui ci qui n'a rien d'un bricolage non plus: http://www.ldlc.com/fiche/PB00112454.html

ou même encore plus silencieux: http://www.ldlc.com/fiche/PB00057166.html





[Lépidoptère]

Salut,



L'idée ou l'installation de Didier est très bonne à 2 titres :



- refroidissement efficace à condition de trouver le bon débit et la bonne surface d' échange,

- récupération des calories perdues.



Forcément, ce n'est pas un bricolage à 2 balles. Ce n'est pas un bricolage du tout même !

Le circuit nécessite d'être étanche et neutre, pas à la portée de tous.



On ne cherche pas à tout prix à faire un truc le moins cher possible mais le plus efficace.

L'approche des créations maisons, en raison du moins cher, n'est pas une bonne approche.



Autre point, Je n'ose à peine imaginer le bruit des ventilos équipant les radiateurs de proc en photo et le manque de fiabilité sur le long terme... et le poids de l'ensemble ! :



et les meilleurs radiateurs sont équipés de cuivre (hic) donc là aussi il y a différentes qualités.



On va encore me faire remarquer que cette intervention, ne sert à rien.

Faut juste revenir sur terre les amis.

Il y a des solutions professionnelles, faut déjà s'en inspirer dans le choix des éléments de qualité (on en revient encore au prix...)



A+

[nonopp4]

Hello,



Malheureusement Didier ne mentionne pas la puissance totale de sa rampe led "water cooling" environ 40 cm ok, mais qu"as tu fixer sur cette rampe ?



L'eau de mer tot ou tard bouffe tout, sans parler de la microfaune et / ou autre éponge qui un jour auront raison du débit du circuit de refroidissement ( sans parler d'une éventuelle panne de pompe et ce qui entraineras elle aussi une surchauffe du refroidissement des leds et leur perte ), la ventilation "forcé" c'est un peu le meme probleme un jour ou l'autre le ventilo seras HS ou claffis de poussiere ( amuser vous a ouvrir vos PC et regarder autour du CPU) limite a ne plus pouvoir brasser le moindre cm carré d'air, la solution passive que ce soit pour des amplificateurs audio ou des rampes leds est vieille comme le monde et a fais ces preuves, a moins qu'il n'y ais plus d'air dans la piece et encore...



Toujours "la meme rengaine" : pourquoi faire compliquer quand on peu faire simple...



Nono en mode Passif ...



@++

[vinz369]

mais nonopp toute ton installation tu fais bien de l'entretien dessus non? tes pompes de brassage, tu les nettoies jamais? parce que c'est la même chose que les ventilos, au bout d'un moment ça marche plus, c'est vrai. mais bon un petit nettoyage de temps en temps et ça tourne pendant un moment quand même :clinoeil:

[nonopp4]

Si si !! :





Comme le ventilo du PC quand j'ai CPU alert T° afficher sur mon écran, je lui met un gros coup d'aspirateur une fois par an, je sais, je suis un gros maniaque !!



@++



Ps: vous remarquerez la biodiversitée de ma pompe de brassage ...

[vinz369]

:mdr4: :mdr4: et t'appelles ça des pompes des brassage?

bon je comprends mieux en tout cas

[cedus]

On ne cherche pas à tout prix à faire un truc le moins cher possible mais le plus efficace.

L'approche des créations maisons, en raison du moins cher, n'est pas une bonne approche.



Autre point, Je n'ose à peine imaginer le bruit des ventilos équipant les radiateurs de proc en photo et le manque de fiabilité sur le long terme... et le poids de l'ensemble ! :



et les meilleurs radiateurs sont équipés de cuivre (hic) donc là aussi il y a différentes qualités.



On va encore me faire remarquer que cette intervention, ne sert à rien.

Faut juste revenir sur terre les amis.

Il y a des solutions professionnelles, faut déjà s'en inspirer dans le choix des éléments de qualité (on en revient encore au prix...)



A+

J'adore tes interventions moi... bon ok je ne suis pas du tout d'accord avec toi, mais l'essentiel est de participer. :mdr4:

Le prix n'a jamais été une donnée dans mon bricolage. Je m'évertue à te démontrer que tes a priori ne sont pas fondés mais ta passion pour les gros dissipateurs ne regardent que toi. Avec la canicule aujourd'hui mon dissipateur est à 32°C ! Qui dit mieux ?

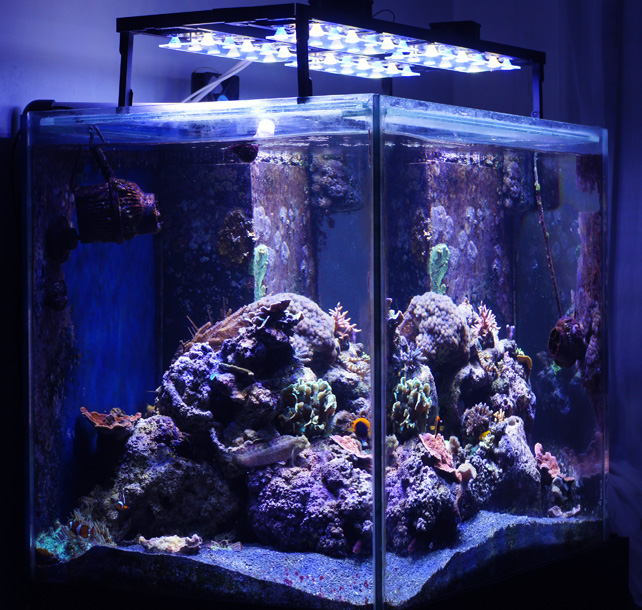

Pour la peine voici 3 photos de l'installation :











[room]

Juste une question comme ça cedus, quels sont les "diamètres" de "l'étoile" et celui de l'optique à son côté le plus large évidement !



merci



room

[chir83]

Pour les dissipateurs, RS ou ED sont hyper chers. Il faut mieux les commander directement chez le fabricant :

http://www.seem-semrac.fr/

70€ de minimum de commande mais ils ont tout ce que tu cherches à des prix bas.

merci cedus pour le lien :clinoeil:



ma rampe fera 180 de long sur 50 de large

je compte mettre 4x100 en 12000k

est 3x50w en bleu

pour le dissipateur , je comptais le faire moi même

mais je ne sais pas si c'est réalisable , non pas pour

faire une économie , mais j'aime bien faire les choses

moi même

des règles a maçon , des cornières en alu

le tout assemble est riveter , un dissipateur géant

est des ventillateur



est-ce réalisable ???





[vinz369]

pour le dissipateur , je comptais le faire moi même

mais je ne sais pas si c'est réalisable , non pas pour

faire une économie , mais j'aime bien faire les choses

moi même

des règles a maçon , des cornières en alu

le tout assemble est riveter , un dissipateur géant

est des ventillateur



est-ce réalisable ???

tout est réalisable, mais tu n'auras pas des performances suffisantes pour refroidir tes LEDs. J'ai réalisé une rampe à base de règle de maçon pour un petit bac de 30L sur lequel j'ai mis 3 LEDs, mais avec des LEDs de 100W c'est pas raisonnable. L'alu est trop fin, le fait de rajouter des cornières ne sera pas suffisant vu que le transfert thermique entre ta règle et les cornière ne sera pas assez bon, c'est bien meilleur d'avoir un seul bloc.

je pense que tu devrais regarder du côté du lien de Cedus plutôt.
