Nouveau projet 700l - Julien20600

[capei]

Il y a 3 heures, Bubule a dit :

Mmmhh. ce n'est toujours pas très clair pour moi. Mais sans doute lorsque tu vas avancer, ce sera plus clair.

(A cet instant, j'imagine que tu vas percer (hein, comment, tu n'oses toujours pas ? ) le coté de la surverse pour y faire passer deux coudes ...)

Edit : Oupss ! Me suis gourancé de tailleur de verre

A ta place, je remplacerais direct ces équerres par des modèles en inox. Mais peut-être qu'avec une bonne épaisseur de peinture ou résine époxy ou polyester çà pourra tenir quelques années. En tous cas, les peintures soit disant antirouilles tiennent guère plus d'un an dans le milieu.

Ouai carrément tu t'es gourancé 😎😎😎😁😁😁

[Julien20600]

Il y a 3 heures, Bubule a dit :

(A cet instant, j'imagine que tu vas percer (hein, comment, tu n'oses toujours pas ? ) le coté de la surverse pour y faire passer deux coudes ...)



J'y ai pensé...

Mais maintenant , c’est un peu galère à mettre en place.
Il aurait fallu que je la perce avant de la coller.
Je vais y réfléchir 🤔.


Pour la fixation, plus le choix,elle est soudée au châssis...

À propos du milieu salin, je n’ai pas prévu de ventilateur pour faire circuler l’air du meuble vers l’extérieur, peut être que je devrais en prévoir un.



Et alors Capei,c’est percé?

[Denisio]

Résultat sympa, beau boulot, ça rend bien. Les mauvaises langues diront "quand c'est neuf". Moi je dis prends beaucoup de photos pour te souvenir .

A suivre...



[capei]

il y a 53 minutes, Julien20600 a dit :

J'y ai pensé...

Mais maintenant , c’est un peu galère à mettre en place.
Il aurait fallu que je la perce avant de la coller.
Je vais y réfléchir 🤔.


Pour la fixation, plus le choix,elle est soudée au châssis...

À propos du milieu salin, je n’ai pas prévu de ventilateur pour faire circuler l’air du meuble vers l’extérieur, peut être que je devrais en prévoir un.



Et alors Capei,c’est percé?

Je suis plus la. Je suis caché. Je suis parti 🙃🙃

[fran]

à quoi sert la vanne sur la remontée ?

beau travail 👍

[Bubule]

Il y a 2 heures, Julien20600 a dit :

À propos du milieu salin, je n’ai pas prévu de ventilateur pour faire circuler l’air du meuble vers l’extérieur, peut être que je devrais en prévoir un.

Oui, c'est très utile. Çà limite la condensation dans le meuble.

[Julien20600]

il y a une heure, fran a dit :

à quoi sert la vanne sur la remontée ?

beau travail 👍

Merci.
La vanne servira lors des maintenances sur la pompe  (nettoyage ou autre) pour ne pas que la colonne d’eau redescende dans la décante.
Elle ne sera pas manœuvrée souvent, je te l’accorde.

[fran]

la colonne d'eau fait tout au plus 1.5 litres ! c'est de la gourmandise (et une source de fuite potentielle surtout pour une vanne rarement manipulée)

par contre un petit trou de désamorçage en haut du tube de remonté (au dessus du niveau d'eau ) pour ne pas siphonner le bac en cas de panne de courant !

pour tes raidisseurs tu gagnerais a utiliser du verre plus épais et moins large ça permet de faire toute la longueur en passant derrière la tuyauterie et laisser passer ton tube de remontée

Modifié le 28 avril 2020 par fran

[Julien20600]

Il y a 1 heure, fran a dit :



la colonne d'eau fait tout au plus 1.5 litres ! c'est de la gourmandise



Oui 😁

Il y a 1 heure, fran a dit :

pour tes raidisseurs tu gagnerais a utiliser du verre plus épais et moins large ça permet de faire toute la longueur en passant derrière la tuyauterie et laisser passer ton tube de remontée

Au départ,je les voulais en 5cm et il n’a pas voulu les couper à moins de 10cm.
Ou alors ils pouvais les commander mais pas du tout le même prix...

[Julien20600]

Salut!

Je n’ai toujours pas reçu le ceinturage bas commandé depuis 1 mois et demi quand meme!  enfin...

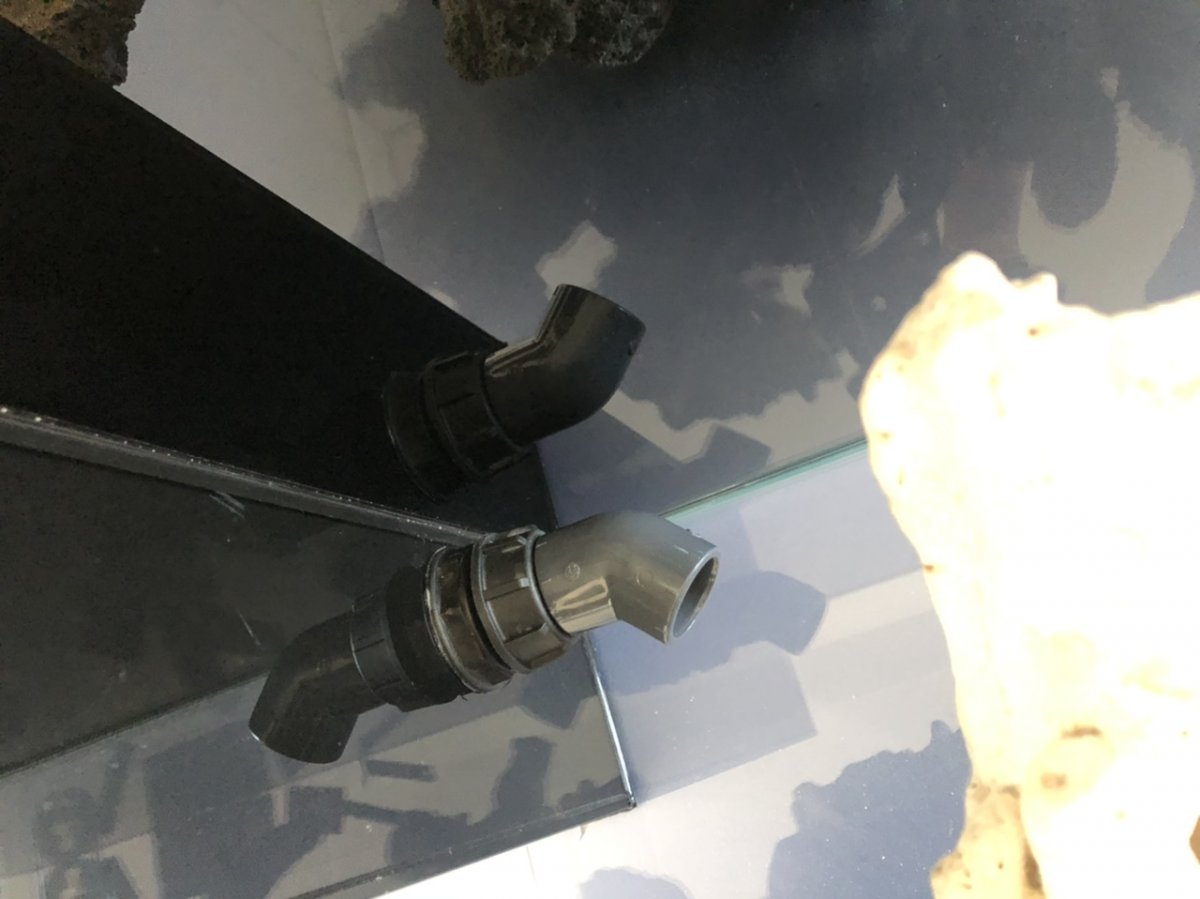

J’ai trouvé la solution pour la sortie de la remontée, j’ai percé la surverse et je trouve le résultat tip-top😁

Et du coup,j’ai pu rester en 32ø

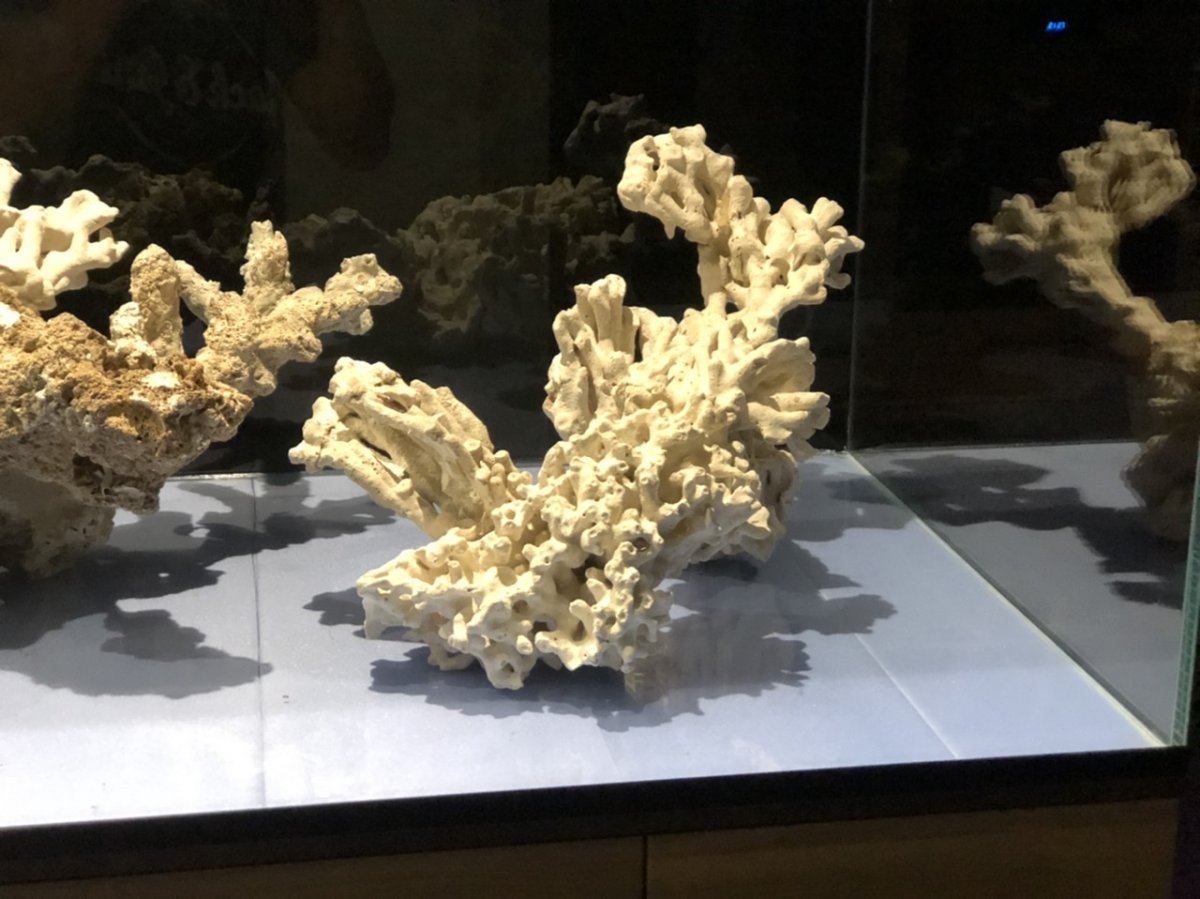

J’ai aussi avancé sur le décor. J’ai utilisé de la tige carbone pour cerf-volant et du ciment prompt pour les assemblées

Une petite vidéo pour mieux se rendre compte !



[fran]

la remontée il y' a un anti retour ? sinon ça sent le siphonnage !

sinon beau résultat

[Julien20600]

Merci😊

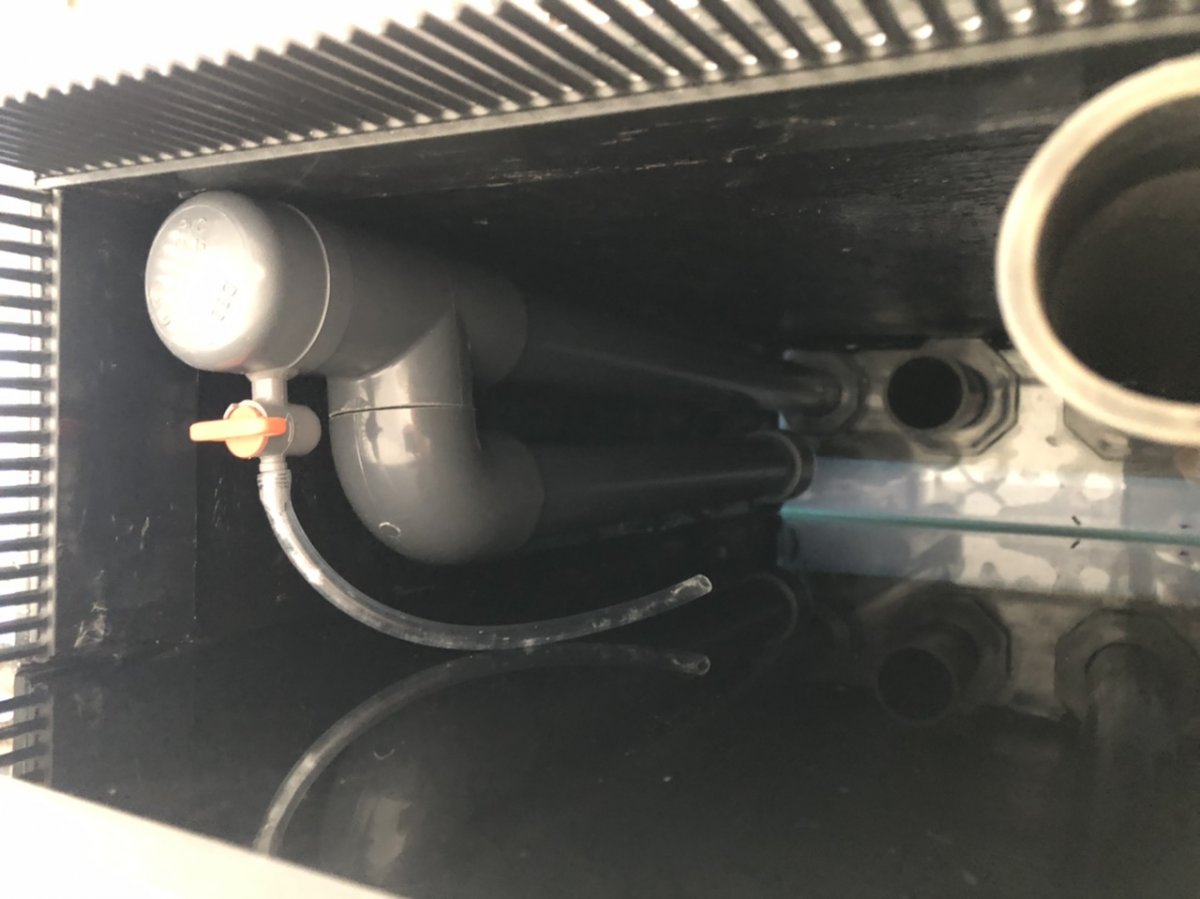

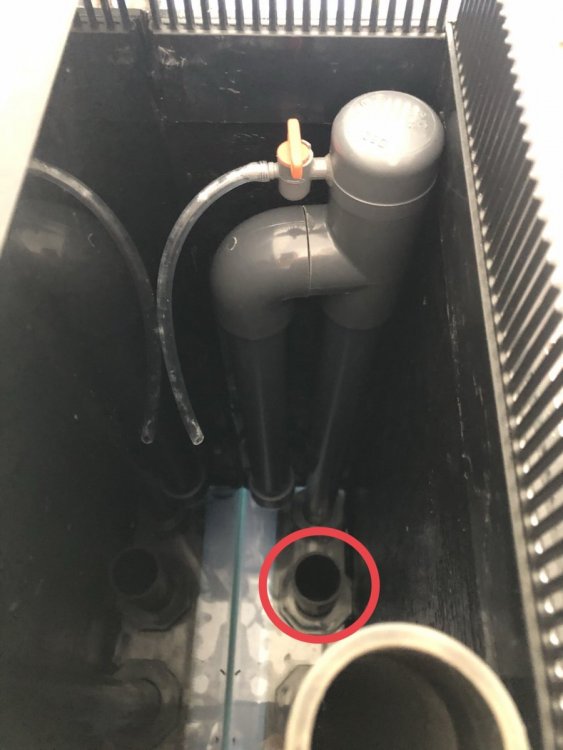

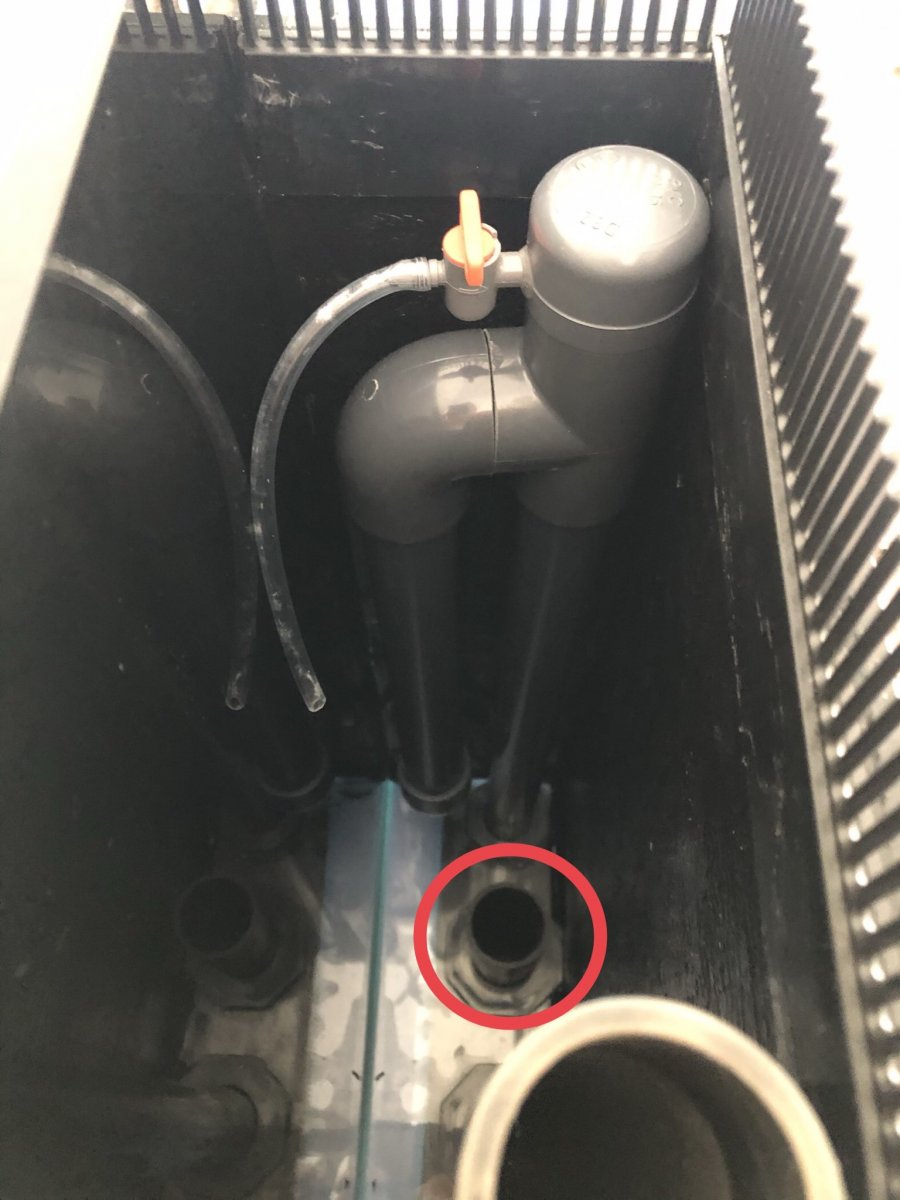

Non, pas d’anti retour. J’ai fais un système anti siphon avec un petit robinet pour créer une prise d’air en cas de coupure.

Il faut juste que je surveille dans le temps qu’il n’y ait pas de colmatage en sortie du tube silicone.J’ai pris la précaution de ne pas coller cette partie haute (té/bouchon/coude) pour pouvoir la modifier en cas de besoin ou même nettoyer les tubes au goupillons.

Il faut aussi que je trouve un système à grosse maille pour le tube de descente en partie basse de la surverse. J’ai peur qu’un escargot aille se bloquer dedans.

[Logarithme]

Hello !



Ton tuyau souple transparent descend sous le niveau d'eau de la surverse ou c'est moi qui vois mal ? Ca sent la cata en cas de coupure de courant, comme indiqué par fran. Méfie-toi, en général quand quelque chose peut merder, alors ça va merder. Compter sur un tuyau diamètre 4mm pour désamorcer le siphonnage d'un tuyau de 26mm (diamètres intérieurs), ça me semble très léger, il y a beaucoup de débit dans un tel tuyau et 4mm d'entrée d'air me semblent à vue de nez insuffisants, sans compter que l'entrée d'air se bouchera forcément la veille de la panne de courant (loi de Murphy appliquée au récifal).



A+



P.S. pour les escargots dans la surverse, tu peux mettre des crépines sur les tuyaux de descente, ça existe pour pas mal de diamètres de tubes en PVC rigide. Ou recouvrir la surverse d'un grillage fermement maintenu (ou d'une plaque de plexi ou de verre), sachant qu'il faut que ça tienne bien puisqu'un escargot motivé par le fait de vouloir regagner l'eau risque de faire bouger ça si c'est trop instable.

Modifié le 23 mai 2020 par Logarithme

[Julien20600]

il y a une heure, Logarithme a dit :

Ton tuyau souple transparent descend sous le niveau d'eau de la surverse ou c'est moi qui vois mal ?

Salut,

le tuyau silicone est pour l’instant plus long ,je l’ajusterai lors des premiers essai mais c’est une illusion d’optique ,il ne descend pas plus bas que le té.


Il y a 1 heure, Logarithme a dit :

Compter sur un tuyau diamètre 4mm pour désamorcer le siphonnage d'un tuyau de 26mm (diamètres intérieurs), ça me semble très léger

Je pourrais augmenter le diamètre du tuyau de désamorçage mais du coup ,beaucoup d’eau de remontée passerait directement dans la surverse sans passer par le bac.J’attends les premiers tests pour voir ce que ça donne mais  je prends note de vos remarques 😉
Un tuyau de 8-10 pourrait être un bon compromis...?

[Logarithme]

Bonjour,



Tu peux mettre le tuyau transparent au-dessus du bac et non au-dessus de la surverse, comme ça l'eau ne part pas directement dans la surverse. Attention si tu fais ça à ce que le tuyau ne soit pas plié quelque part (et donc le débit potentiel d'air fortement réduit).
Et tu peux augmenter son diamètre si possible. Il faut tester (plusieurs fois) pour voir le désamorçage à l’œuvre, il faut déterminer en combien de temps il se fait, combien d'eau a le temps d'aller dans la décantation, etc. Perso à part une remontée d'eau en tuyau rigide qui arrivait quelques centimètres sous le niveau d'eau pour éviter les projections et les croûtes de sel (remontée que j'avais percée juste sous le niveau d'eau du bac, mais sans y mettre de tuyau), je n'ai pas testé ce genre de système. Mais de mémoire, avec un trou pas énorme, il y avait tout de même pas mal de litres qui avaient le temps de descendre avant coupure. J'avais tout de même le volume suffisant dans la décante pour absorber les 5cm de hauteur fois la surface du bac (c'était limite mais ça tenait). Maintenant j'ai la décante dans le bac (surverse collée par mes soins sur toute la largeur et matos au niveau du bac) et donc je dors sur mes deux oreilles, sans le raffut et la surconsommation électrique d'une décantation par terre. Je mets déjà bien assez d'eau par terre comme ça en oubliant de temps à autre l'osmoseur en marche ou pendant les changements d'eau 🥴.



A+

Modifié le 24 mai 2020 par Logarithme

[fran]

je ne vois pas ce qui t’empêche de sortir en haut de ton T 🤔 non seulement je n'aurais aucune confiance dans ce système qui viderait intégralement le bac s'il déconne et en plus tous ces coudes qui ne servent a rien engendrent une sacrée perte de charge

[Julien20600]

il y a 7 minutes, fran a dit :



je ne vois pas ce qui t’empêche de sortir en haut de ton T 🤔



Le but est de ne pas avoir de tuyau qui passe au dessus de la surverse.
Pour la perte de charge, c’est certain. Mais avec une bonne pompe derrière, ça ne sera plus un problème.

Je pense que je vais bidouiller un bout de tuyau rigide de 8 mm rigide qui restera hors d’eau dans la surverse.

[Logarithme]

Ok pour le côté visuel, mais je te garantis que déjà 20 litres par terre et rien qu'en eau osmosée, ça se répand dans plusieurs pièces, ça bousille des meubles, etc. Alors de l'eau de mer et sur 300 litres, faut aimer vivre dangereusement. Un bac qu'on installe, c'est parti pour des années (si on a le virus). et tu auras beau avoir pensé à tout, le jour où tu devras compter sur ton système anti-vidange, pense à aller à Lourdes avant pour être sûr qu'il fonctionne bien.

Parce que pour éviter de passer au-dessus de la surverse, rien n'empêche de percer ta surverse à 5 cm sous le niveau du bac et de faire ton rejet là. Ce sera aussi propre et net que de rejeter l'eau à 40 cm (à vue de nez) de la surface, sans les risques qui vont avec. Au pire tu as 50 ou 60 litres qui se vidangent et si la décante est correctement dimensionnée, elle absorbe tout ça.

[Julien20600]

Je suis d’accord avec vous sur le fait que prendre des risque pour le côté esthétique n’en vaut pas la chandelle. Mais je ne sais pas si c’est moi ,mais ça ne me parait pas si risqué.
C’est les lois de la physique, si il y a une prise d’air suffisamment dimensionné ,quitte à en mettre même 2 par sécurité, il est impossible que le tube ne se désamorce pas.
Surtout dans la surverse ,ou il n’y aura aucun escargot ou autre animal.Logiquement,si le tube est suffisamment gros, donc avec un débit conséquent ,tout au moins suffisant pour ne pas colmater la sortie, ça devrait être bon.

Avant vos remarques, je ne m’inquiétais vraiment pas pour ça.
Et maintenant, bravo...!

Vous me mettez vraiment le doute.

Enfin,il faut vraiment que je test ça avec une attention particulière.De toute façon ,au moindre doute je fais passer un tube par dessus la surverse et terminé!

[calimero]

loi de murphy conjuguée a la c..ie d'un escargot = cata.

 un pote avait ce système de désamorçage, coupure de corant juste au moment ou un escargot avais l'idée d'aller voir ce qu'était ce tuyau, inondation dans le salon. et bien sur  les pompes se sont retrouvées hors eau au retour du courant...

 si je devais faire un système d’arrêt par désamorçage, et bien j'en installerais 2. ( murphy ne peut pas etre a deux endroits en même temps... 😄)

[Julien20600]

il y a 32 minutes, calimero a dit :

( murphy ne peut pas etre a deux endroits en même temps... 😄)

😆 j’espère

[Bubule]

Bonjour,

Ahhhh oui, effectivement, je n'avais pas compris... Sinon j'aurai anticipé

Comme tout le monde te le dit, tu vas aux cauchemars . Réels ou pensées nocturnes, tu ne peux laisser ainsi.

Une solution que je vois bien maintenant:
- Tu enlèves la tuyauterie redescendante que tu viens de réaliser (avec amour, je sais  )
- Tu décolles en découpant à la lame les joints de ton coté de surverse.
- Tu nettoies ton morceau de verre et mets de coté le peigne.
- Tu présentes le verre à la même place, mais en le retournant, trou en haut.
- Si tout est correctement aligné, tu recolles le verre.
Il te restera à refixer le passe cloison (sur la vitre latérale de surverse) et mettre un petit coude à 30° orientable (fixé serré au teflon) coté cuve.
Si tout ok, le peigne pour finir, et .... En avant les rêves. Fini les cauchemars.
Çà te coutera moins cher que des somnifères

[Julien20600]

Bon..., je vois que vous êtes tous contre moi... 😆😆😉

J’ai trouvé ça qui est exactement le meme principe de fonctionnement .Sauf que moi les tubes reste dans la surverse

Comme quoi, je suis pas le seul illuminé!

Bubule,au pire des cas,si ça ne fonctionne pas, je mets un bouchon fileté sur le passe paroi de la surverse et je passe un tube par dessus.
Hors de question de toucher à mon chef-d’œuvre!





ps: oui, je suis têtu comme garçon 😊

[fran]

il y a une heure, Julien20600 a dit :

Bubule,au pire des cas,si ça ne fonctionne pas, je mets un bouchon fileté sur le passe paroi de la surverse et je passe un tube par dessus.

😊

sauf que quand ça ne marchera pas il n'y aura absolument plus rien a faire que de sortir les serpillères

[Logarithme]

Bonsoir,



Hervé, qui a pondu le logiciel dont tu fournis une capture d'écran, est ingé je crois. Bref, il a utilisé des formules mathématiques. C'est des maths et de la physique. L'escargot, les algues qui poussent dans le trou et réduisent son diamètre au fil des mois, le facteur chance qui fait que le nuage d'étourneaux passe au-dessus de ta bagnole le lendemain de son lavage plutôt que la veille, n'entrent pas le calcul fourni par le logiciel. Un exemple tout con : la vidange se met en route. Il y a une forte aspiration au fond du bac, qui commence à se vider. Forte aspiration aussi au niveau du trou. Un bout de Caulerpe fraîchement arraché par un poisson, ou n'importe quoi d'autre de souple et en suspension dans l'eau vient se coller contre tes perçages anti-vidange, et les obstrue. Cinq minutes plus tard au max, il te reste 10 cm d'eau dans le bac.

Normalement, on prend des risques lorsque le bénéfice qui en est attendu est important. Il y a zéro bénéfice attendu à faire un rejet au fond du bac (à moins de prévoir de sous-dimensionner le brassage). Bref, moi, j'abdique. Mais si j’étais assureur, je ne rembourserais pas un eurocent des dégâts faits par une installation qui n'est pas faite dans les règles de l'art.



A+
